清水泵,卧式清水泵,自吸式清水泵,多级离心式清水泵结构图
来源:互联网   发布日期:2013/2/16
清水泵分立式清水泵、卧式清水泵单级清水泵多级清水泵、离心式清水泵、自吸式清水泵.
ISW卧式清水泵是管道离心泵,供输送清水及物理化学性质类似于清水的其它液体之用,适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套,使用温度T≤80℃。2、ISWR卧式热水泵,广泛适用于:冶金、化工、纺织、造纸以及宾馆饭店等锅炉热水增压循环输送及城市采暖系统,ISWR型使用温度T≤120℃。3、ISWH卧式化工泵,供输送不含固体颗粒,具有腐蚀性。粘度类似于水的液体,适用于石油、化工、冶金、电力、造纸、食品、制药和合成纤维等部门,使用温度为-20℃~+120℃。4、ISWB卧式管道油泵,供输送汽油、煤油、柴油等油类产品或易燃、易爆液体,被输送介质温度为-20℃~120℃。

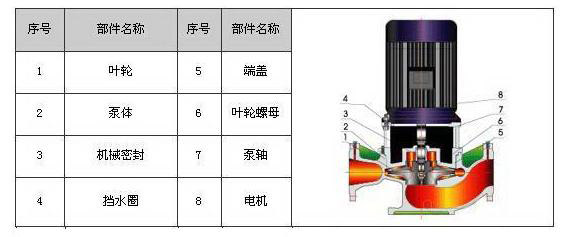

卧式清水泵结构图

1 电动机:直接与水泵联接传送动力,采用名牌电机。
2 泵轴:与电机同轴,为电机加长轴,确保了轴的同心,使泵运转平稳。无噪音和振动现象,采用镀铬处理,增强了使用寿命。
3 挡水圈:防止因密封漏水而使电机进水。
4 机械密封:采用不锈钢、碳化钨、氟橡胶等材料制成。平衡式耐高温。高压机械密封,运行寿命长,不渗漏,对轴无磨损,不积水垢,保证工作环境的整洁。
5 取压塞:可安装压力表直观监控泵的正常高效运行
6 泵体:压出塞和吸入室采用优秀水力模型设计而成,既美观又高效,设有安装底脚,便于安装和运行稳固。
7 放气塞:灌泵时排净泵内空气,保证了泵的正常启动。
8 叶轮:采用先进的水力模型设计而成,具有高效率,可靠性好等特点。
立式清水泵结构图
G型锅炉给水泵结构图
ZX系列自吸清水泵结构图
IS、IR型单级单吸清水泵结构图
IS、IR型泵系根据国家标准ISO2858所规定的性能和尺寸设计的,主要由泵体(1)、泵盖(2)、叶轮(3)、轴(4)、密封环(5)、轴套及悬架轴承部件(12)等所组成。
   IS、IR型泵的泵体和录盖的部分,是从叶轮背面处剖分的,即通常所说的后开门结构形式。其优点是检修方便,检修时不动泵体,吸入管路,排出管路和电动机,只需拆下加长联轴器的中间联接件,即可退出转子部件,进行检修。
   泵的壳体(即泵体和泵盖)抅成泵的工作室、叶轮、轴和滚动轴承等为录的转子。悬架轴承部件支承着泵的转子部件,滚动轴承承受泵的径向力和轴向力。
   为了平衡泵的轴向力,大多数泵的叶轮前、后均设有密封环,并在叶轮后盖板上设有平衡孔,由于有些泵轴向力不大,叶轮背面未设密封环和平衡孔。
   泵的轴向密封环是由填料压盖(9),填料环(10),和填料(11)等组成,以防止进气或大量漏水。泵的叶轮如有平衡,則装有软填料的空腔与叶轮吸入口相通,若叶轮入口处液体处于真空状态,則很容易沿着轴套表面进气,故在填料腔内装有填料环通过泵盖上的小孔将泵室内压力水引至填科环进行密封。泵的叶轮如没有平衡孔, 由于叶轮背面液体压力大于大气压,因而不存在漏汽问題,故可不装填料环。
  为避免轴麿损,在轴通过填料腔的部位装冇轴套保护,轴套与轴之间装有0形密封困,以防止沿着配合表面进气或漏水。
  泵的传动方式是通过加长弹性联轴器与电动机联结的。泵的旋转方向,从驱动端看,为顺时针方向旋转。

1 泵体 2 泵盖 3 叶轮 4 轴 5 密封环 6 叶轮螺母 7 止动垫圈 8 轴套 9 填料压盖 10 填料环 11 填料 12 悬架轴承部件
 W型单级漩涡清水泵结构图
主要零件(见结构图)有(1)泵(2)泵盖(3)叶轮(4)托架结合体(5)泵轴(6)爪型弹性联轴器(7)特别组合体机械密封。该型泵与电机合装在同一底座上.进、出口方向为斜钥上.经接弯管可変为垂直向上。叶轮在轴上能够自由地作轴向移动,泵在工作中叶轮能自行调节好与泵体和泵盖之间的间隙。
中开式清水泵结构图

序号
名称
序号
名称
1
泵体
12
轴套螺母(右)
2
泵盖
13
轴承体
3
泵轴
14
固定螺栓
4
叶轮
15
轴承体压盖
5
双吸密封环
16
联轴器部件
6
轴套
17
圆螺母
7
填料套
18
轴承盖(甲)
8
水封管
19
轴套螺母(左)
9
填料
20
轴承挡圈
10
填料环
21
轴承盖(乙)
11
填料压盖
22
端盖

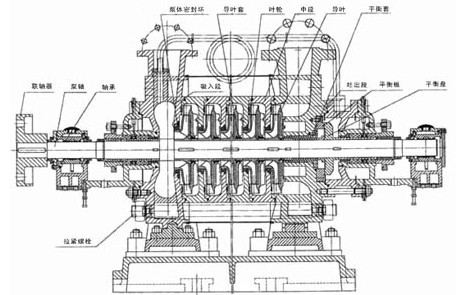

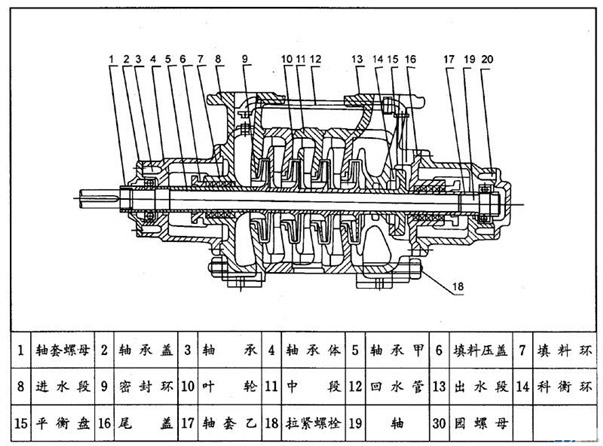

TSWA型多级离心清水泵结构图
立式清水泵结构图
【D、DG型卧式多级离心泵清水】结构图:

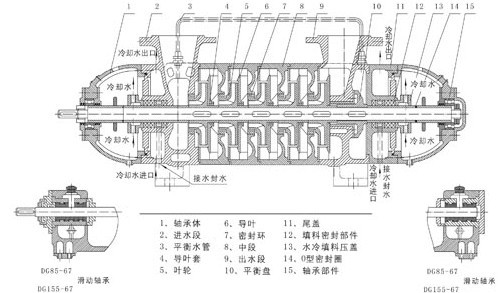

DG清水泵(中低压)结构图.填料密封-水封水引自第一级叶轮

1
轴承体
6
导叶
11
尾盖
2
进水段
7
密封环
12
填料密封部件
3
平衡水管
8
中段
13
水冷填料压盖
4
导叶套
9
出水段
14
O型密封圈
5
叶轮
10
平衡盘
15
轴承部件

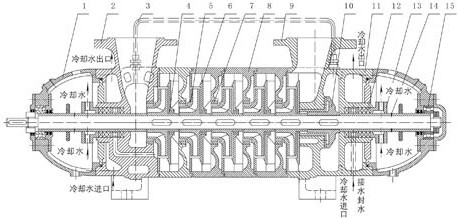

DG清水泵(中低压)结构图.填料密封-水封水用外接水

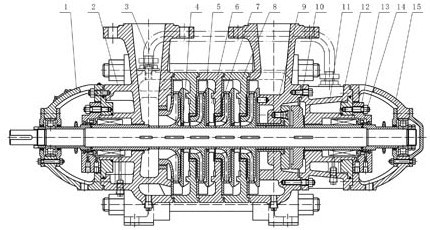

DG清水泵(中低压清水)结构图.填料密封-机械密封
1
轴承体
6
导叶
11
尾盖
2
进水段
7
密封环
12
机械密封部件
3
平衡水管
8
中段
13
水冷机械压盖
4
导叶套
9
出水段
14
O型密封圈
5
叶轮
10
平衡盘
15
轴承部件
DG清水泵(次高压)结构图.

【D、DG型卧式多级离心清水泵】结构特点:
      D、DG型泵进、出水口均为垂直向上,通过拉紧螺栓将泵的进水段、中段、出水段、轴承体等泵壳体部分联结成一体。根据泵的扬程选择泵的级数。该系列泵转子部分主要由轴及安装在轴上的叶轮、轴套、平衡盘等零件组成,其中叶轮的数量根据泵的级数而定。轴上零件用平键和轴螺母紧固使之与轴联为一体。整个转子由两端滚动轴承或滑动轴承支承。轴承按型号不同而定,均不承受轴向力,其轴向力由平衡盘平衡。泵在运行中允许转子在泵壳中轴向游动,不能采用向心球轴承。滚动轴承用油脂润滑,滑动轴承用稀油润滑,并用油环进行白润滑,循环水冷却。泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂密封,转子部分与固定部分之间装有密封环、导叶套等进行密封,  当密封环和导叶套的磨损程度已影响泵的工作性能时应予更换。的密封形式有机械密封和填料密封两种。泵采用填料密封时,填料环的位置安放要正确,填料的松紧程度必须适当,以液体能一滴一滴渗出为宜。泵各种密封元件装在密封箱内,箱内要通入一定压力的水,起水封、水冷或水润滑作用。在轴封处装有可更换的轴套,保护泵轴。
    次高压泵一般采用滑动轴承、稀油润滑结构,DG85-6 7、DG155-67型泵可采用滑动轴承、  稀油润滑,也可采用滚动轴承、干油润滑结构,其余型号均采用滚动轴承、干油润滑结构。中、低压泵的主要零件材料一般采用优质铸铁,次高压泵主要零件采用铸钢或不锈钢。该系列泵通过弹性联轴器由原动机直接驱动,从原动机方向看,泵为顺时针方向旋转。
