单级双吸离心泵工作原理简单的用白话文说：入口液体同时进入叶轮中心区域，高速旋转的叶轮在离心力的作用将液体甩出，叶轮中心就形成低压区，入口液体在大气压作用下，源源不断的流向低压区，即进入叶轮中心后又被甩出的循环过程。
S/SH型泵是单级、双吸、泵壳水平中开式
离心泵。供输送清水及物理化学性质类似于水的液体，介质温度80℃,若连端轴承通以冷却水，介质温度可达130℃，改变叶轮、密封、轴封的材料，可以汲送含有泥沙的浑水，泵的轴承一般采用软填料，如有特殊订货要求，也可装机械密封。该泵适合用于工厂、矿山、城市、电站的给排水,农田排涝灌溉和大型水利工程。

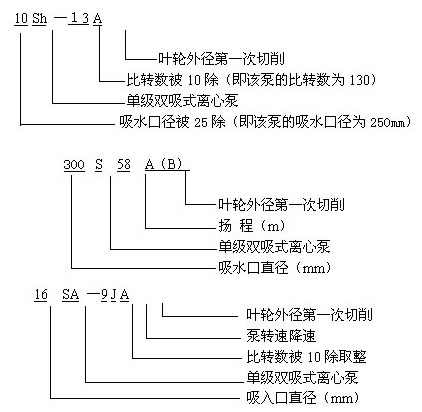

sh/S/SA双吸中开离心泵型号意义：
sh/S/SA双吸中开离心泵故障及排除方法：
|
故障
|
原因
|
消除方法
|
|
1、泵不吸水，压力表及真空表指针剧烈跳动
|
1、注水不够多；
2、管路或仪表漏气。
|
1、再往泵内注水；
2、拧紧堵塞漏气处。
|
|
2、泵不吸水，真空表显示高度真空。
|
1、底阀没打开或已淤塞；
2、吸水管路阻力太大；
3、吸水高度太高。
|
1、校正或列换底阀；
2、清洗或更换吸水管路；
3、降低吸水高度。
|
|
3、泵不出水，压力表显示有压力。
|
1、出水管路阻力太大；
2、旋转方向不对；
3、叶轮堵塞；
4、转速不够。
|
1、检查或缩短出水管路；
2、纠正电动机旋转方向；
3、清洗叶轮；
4、提高转速。
|
|
4、流量不足或扬程太低。
|
1、叶轮或进出水管路阻塞；
2、双吸密封环磨损过多或叶轮损坏；
3、转速低于规定值；
|
1、清洗叶轮或管路；
2、更换损坏的零件；
3、调正至额定转速；
|
|
5、泵消耗的功率过大。
|
1、填料压得太紧；
2、叶轮与双吸密封环磨擦；
3、流量过大；
|
1、拧松填料压盖；
2、检查原因，消除机械摩擦；
3、调节出水闸阀，使之在规定范围内运转；
|
|
6、泵内部声音反常，泵不上水。
|
1、吸水管阻力太大；或吸水高度过高；
2、吸水处有空气吸入；
3、所输送液体温度过高；
4、流量过大而发生汽蚀现象。
|
1、清理进水管及底阀；降低吸水高度；
2、检查底阀；降低吸水高度，堵塞漏气处；
3、调节液体温度；
4、调节出水闸阀，使之在规定范转内运转。
|
|
7、泵不正常振动。
|
1、泵发生汽蚀；
2、叶轮不平衡；
3、泵轴与电机轴不同心；
4、地脚夫螺栓松动。
|
1、调节出水闸阀，使之在规定范围内运转；
2、叶轮校正静平衡；
3、校正泵轴与电机轴的同轴度；
4、拧紧地脚螺栓。
|
|
8、轴承过热
|
1、轴承内没有油；
2、泵轴与电机轴不在同一中心线上；
|
1、检查并清洗轴承体，加润滑油；
2、校正两轴的同轴度使在同一中心线上；
|
sh/S/SA双吸中开离心泵结构图：
S、SH型单级双吸泵的吸入口与吐出口均在水泵轴心线下方，水平方向与轴线成垂直位置、泵壳.中开，检修时无需拆卸进水，排出管路及电动机(或其他原动机)从联轴器向泵的方向看去，水泵均为逆吋针方向旋转。如根据用户特殊订货需要也可改为顺吋针旋转。
S、SH型单级双吸泵的主要另件有：泵体、泵盖、叶轮、轴、双吸密封环、轴套、轴承等。除轴的材料为优质碳素钢外， 其馀多为铸铁制成。
泵体与泵盖构成叶轮的工作室，在进出水法兰上制有安装真空表和压力表的管螺孔，进出水法兰的下部制有放水的管螺孔。
叶轮经过静平衡校验，用轴套和两侧的轴套螺母固定，其轴向位置可以通过轴套螺母进行调整，叶轮的轴向力利用其叶片的对称布置达到平衡，可能还有一些剩馀轴向力则同轴端的轴承承受。
泵轴由两个单列向心球轴承支承，轴承装在泵体两端的轴承体内，用黄油润滑，双吸密封环用以减少水泵压水室的水漏回吸水室。
水泵通过联轴器由电动机直接传动。
轴封为软填料密封，为了冷却润滑密封腔和防止空气漏入泵内，在填料之间有水封环，水泵工作时小量高压水通过水封管流入填料腔起水封作用。
sh/S/SA双吸中开离心泵装配，拆卸，安装：
装配与拆卸
1 、装配转子部件：依次将叶轮、轴套、轴套螺母、填料套、填料环、填料压盖，挡水圈、轴承部件装在泵轴上，并套上双吸密封环，然后装上联轴器。
2、将转子部件装在泵体上，调整叶轮的轴向位暈到两侧双吸密封环的中间加以固定，将轴承体压盖同固定螺钉紧固。
3、装上填料，放好中开面纸垫，盖上泵盖打紧螺尾柱销后，拧紧泵盖螺母，后装上墳料压盖。但不要将填料压得太紧，填料过紧会使轴套发热，耗费功率较大，也不要压得太松，过松会使液体渗漏大，水泵效率降低。
装配完成后，用手转动泵轴，没有擦碰现象，转动比较轻滑均勻即可，拆卸可按上述装配顺序相反地进行。
安装
1 、检査水泵和电动机应无损坏。
2、水泵的安装高度，加上吸入管路的水力损失，及其速度能，不得大于样本规定的允许吸上真空高度值。基础尺寸应符合泵机组的安装尺寸。
3、安装顺序：
① 将水泵放在埋有地脚螺栓的混凝土基础上，用调整其间的楔型垫块的方法校正水平，并适当拧紧地脚螺栓，以防走动。
② 在基础与泵底脚之后灌注混凝土 。
③ 待混凝土干固后，拧紧地脚螺栓，并重新检査水泵的水平度。
④ 校正电动机轴与水泵轴的同心度。使两轴成一直线，在两轴器外圆上的同轴度允差为0.1mm，端面间隙沿圆周的不均匀度允差0.3mm（在联接进出水管路及试运行后再分别校核一遍，仍应符台上述要求）。
⑤ 在检査电动机转向与水泵转向一致后，装上联轴器及联接柱销。
4、进出水管路应另设支架支撑，不得籍泵本体支承。
5、水泵与管路之间的结台面，应保证良好的气密性，尤其是进水管路，必须保证严格的不漏气，并且在装置上应无窝存空气的可能。
6、如水泵安装在进水水位以上吋，为了灌泵起动，一般可装底阀。也可采用真空引水的方法。
7、水泵与出水管路之后，一般需装闸阀和止回阀(扬程小于20米的可不用)，止回阀装在闸阀后面。以上所述的安装方法是指不配带公共底座的水泵机组。
安装配带公共底座的泵，用调整底座与混凝土基础之间的楔形垫铁来校正机组的水平。然后在其间灌注混凝土。其安装原则与要求，和不配带公共底座的机组相同。
sh/S/SA双吸中开离心泵起动、停止和运行
1、起动与停止：
起动前，转动泵的转子，应该轻滑均勻。
② 关闭出水闸阀，向泵内注不（如无底阀则用真空泵抽空引水）要保证泵内充满水.无空气窝存。
③ 如果泵上装有真空表或压力表.要关闭其与泵相连接的旋基再起动电动机.待转速正常后再打开；然后逐渐打开出水闸阀，如流置过大，可以适当地关小闸阀进行调节；反之流量过小时.将闸阀开大。
④ 均勻地拧紧填料压盖上的压紧螺母，使液体成滴状漏出.同时注意填料腔处的溫升。
⑤ 当停止水泵运转时.要先关闭真空表及压力表的旋塞和出水管路上的闸阀.然后关闭电动机的电源.如
所处环境的温度较低时，则应将泵体下部的四方螺塞打开.去掉?水.以免冻裂。⑥长期停止使用时.应拆开水泵将另件上的水擦干.在加工表面涂上防锈油保管好。
2、运转：
① 水泵轴承高溫度不应超过75°C。
② 润滑轴承用的钙基黄油的数量以占轴承体空间的1/3?1/2为宜。
③ 填料磨损吋可适当压紧填料压盖.若磨损过多应加以更換。
④ 定期柁査眹轴器部件.注意电机轴承温升。
⑤ 运转过程中.如发现矂声或其他不正常的声音时，应立即停车.检査其原因.加以消除。
⑥ 不得任意提高水泵的转速.但可以降低转速使用.如本型泵额定转速为n流量为Q，扬程为H.轴功率为N，降低转速为n1.降速后流量.扬程.轴功率分别为Q1 、H1和N1.其相互关系.可用下列公式迸行换算：
Q1=（n1/n）Q H1=(n1/n)²H N1=(n1/n)³N
